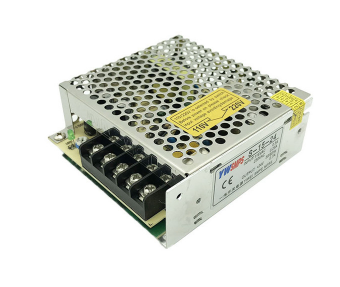

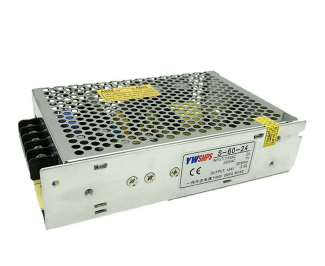

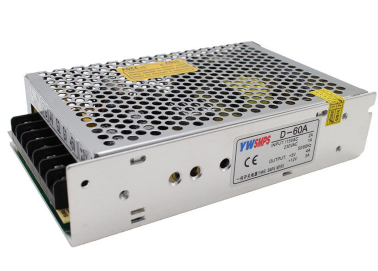

众所周知，通信设备通常是由直流电源供电的(那么，直流电源是从哪里来的呢？)它和交流电有什么关系？使用最广泛的,目前开关电源提供直流电源设备。与相控整流器相比，高频开关电源具有效率高、可靠性高、精度高、管理功能智能、体积小、重量轻、更换和扩展方便等优点。

第一，开关电源的分类：根据开关电源容量的大小分为大、中、小系统；根据开关电源系统的组成，有三个机柜、两个机柜和独立的机架系统。三柜由交流配电柜、直流配电柜和整流器组成。两个机柜的交直流配电系统集成在一个机柜中。独立系统，即交流、直流、整流器，被集成到一个机柜中.当你接触到开关电源通常是独立的系统。独立开关电源系统的组成：交流配电单元、整流单元（高频整流模块）、直流配电单元、监控模块。

二、开关电源系统组成

1.交流配电单元：一般由交流开关、交流供电线路、交流防雷装置等组成。其功能是引入三相交流或单相交流的一个或两个通道(接入网基本采用单相电力，其中一些模块采用三相电<，如安庄子、西花园、棉纺厂>，有的采用单相电)。交流输入(过流、短路保护)开放,交流防雷装置(闪电脉冲电压或浪涌过电压的抑制),分配给整流模块。

2。整流模块：AC/DC转换，输出稳定直流。

3.直流配电单元：一般由正负铜条、安全熔断器、直流空口、保护地、工作场所和直流防雷装置组成。它的功能是为负载提供动力，并对电池进行充电和放电。

4.监控模块：由电源板、信号采集电路板、控制电路板、CPU板、通信板、显示板、信号指示器等组成。

三、开关电源的工作过程

交流电压整流电源频率过滤后升压直流高电压,然后在一定的切换频率使特定的高频通信,然后整流滤波器所需的直流电压。通过控制器调节占空比以保持输出电压稳定。）

线路滤波功能：滤除交流电源中的尖峰等噪声，提供良好的交流电源；防止本机产生的噪声等噪声进入电网。

整流和滤波功能：将交流电源整流成更平滑的直流，以提供下一级的转换。

:变频器整流后的直流的作用到高频交流电(ac)。

输出整流器和滤波器的功能：根据负载需要提供稳定可靠的直流电源。

四、监控模块的作用和参数设置

（一）作用：

1.显示功能监控模块上设有液晶显示屏，可以显示系统的各种操作信息，如直流电压、电流、整流模块工作状态和各种报警信息。

2.参数设置。通过监控模块按钮和屏幕，根据需要输入，修改电力系统的工作参数。

3.控制功能。根据系统运行状态,监测对象的发出相应的动作指令,如改变输出电压和电流极限值的整流模块,整流模块的控制开关状态等。

4。报警功能。监测模块根据采集到的数据判断交直流配电系统的工作状态，如果出现异常，发出声音（蜂鸣器）和光（故障灯）报警。

5.电池自动管理功能。监控模块实现了平均浮动充电转换、充电限流保护、负载(二次)降电保护、电池温度补偿等功能，部分开关电源还具有电池容量计算和电池测试功能。

电池容量计算是指电池剩余容量的实时计算,流量监控模块根据电池额定容量等参数,放电电流和放电时间,计算出电池放电容量、剩余电池获得能力;同样,实时剩余容量不得计算收费。

电池测试：当电池测试功能在监控模块上打开时，整流模块的输出电压根据电池测试的设定终止电压进行控制，使得整流模块的输出电压低于电池，并且电池排馅饼。当电池电压达到测试终止电压或设定测试终止时间时，监控模块终止电池测试，即控制整流模块的输出电压恢复到正常浮动充电电压，电池充电。在测试过程中，如果系统异常，监控模块将自动终止电池测试。电池监控模块的测试函数大大增加放电的电池检查安全系数测试,但是在电池测试前也应该准备发电机,为了避免后期测试电力网突然,通信事故。

6。为集中监控提供通信接口。

（二）参数设置

这些参数的合理与否将直接影响开关电源的工作条件。需要设置的主要参数有：平均值、浮动充电电压、限流值、电池容量、过电压保护值、欠压保护值、二次下电流值、电池保护电压、温度补偿。

1。浮充电电压(交流电源是正常的,负载开关电源,电池充电在微观状态)的设置值:,根据电池的电池规格,浮充电压要求;B,根据直流电压电气设备要求。

2。电流限制值：即整流模块的最大输出电流值。设置限流值的目的是为了防止整流模块的输出电流过大，导致电池充电电流过大和电池损坏。整流器模块电流限值的计算公式：[直流负载+电池充电电流(10 0)]/开路整流模块数，当负载、开路整流模块数和不同容量的电池更换时，应及时修改电流限值。电流限值必须准确设定，过多的组装会对电池造成损坏，如果设置太小，电池的充电电流将小于10C10，电池容量将无法及时恢复。

3.电池容量:根据电池容量的开关电源,当电池不仅仅是一组,一些开关电源组设置,而其他设置根据总容量(如两组500啊电池,将1000啊)。

4。电池温度补偿：电池的额定容量和浮动充电电压是指环境温度为25摄氏度。当环境温度升高时，浮动电荷压力应相应降低；反之，浮动电荷压力应增加。监测模块根据环境温度的变化调节浮动装药压力。每一次,当环境温度上升,每个电池浮充电电压下降3 ~ 7 mv;另一方面,3 ~ 7 mv的上升。

5。二次降压：二次降压是在电池放电的条件下，尽量延长重要负载的供电时间，而二次负载的断电是为了减轻电池负载，延长供电时间。直流接触器由监控模块根据电压值或放电持续时间进行控制。二次下行电压的设定应合理(通常为45V左右)，过高(如51V)会导致部分负载在电池安全放电范围内被切断，过低设置会使电池放电电压降低得更快。不能保证重要电气设备的安全。（并不是所有的开关电源都具有此功能，即使有，也可设为关闭）

6．电池（下电）保护电压：作用是防止电池过放电，一般电池过放电后会造成极板深层硫化，其容量难以恢复。监控模块,因此,电池保护功能,可以保护电池电压值,控制直流接触器断开所有负载,实现保护电池的目的。电池保护电压一般设置为43.2V，这低于二次下降电压。

第五，保险能力的选择：保险的功能是保护过电流和短路，以保证供电设备的安全。直流熔断器的额定电流不应超过最大负载电流的2倍。(每个主要房间保险丝额定电流的值应不大于最大负载电流的1.5倍。）

六、开关电源的维护

开关电源应置于空调室内，室温不得超过28摄氏度。

月维护项目：1.设备清洁；2.风扇过滤网清洁；3.检查告警指示、显示功能；4.接地保护检查；5.测直流熔断器压降或温升（小于80摄氏度）；6.检查继电器、断路器、风扇是否正常；负载均分性能检查；8.测量模块输出与汇流排连接处温升；9.开关电源整流模块参数、输出电压核对、调整；10.测各汇流条连接处、接线端子处温升；11.检查保护地、工作地接地线连接情况；12.检查熔断器告警是否正常。

季维护项目：1.直流输出限流保护；2.检查防雷保护；3.检查开关、接触器件接触是否良好。

七、防雷器好坏的判断：

C类避雷器一般由压敏电阻和气体放电管组成。压敏电阻器连接到消防线路上。有一扇小窗户，上面的红色/绿色是好的还是坏的。绿色是正常的，红色是错误的。气体放电管接地，不能从其形状判断其好坏。防雷器前端安装有防雷空开，其作用是 防止线路着火。

D级防雷一般是一个防雷盒，盒上有指示灯，当灯为绿色时表示正常。

当防雷电路为断路（如压敏电阻、气体放电管接触不良或烧断，防雷空开跳闸等）时，开关电源将告警。

八、常见故障判断与处理

当开关电源出现故障时，（监控模块）会发出声光告警并显示相关信息提示。

1．交流输入过、欠压。开关电源对工作电压范围都有要求，当市电电压过高或过低时，开关电源会告警甚至停机。处理措施：及时与供电部门联系，查找原因，若不能及时修复，则需用发电机供电。

2．熔丝（保险）断。一种可能是保险因过流烧断或是发生短路事故而烧断，造成通信设备断电，酿成通信事故。处理措施：查明原因，若因负载电流与保险容量不匹配引发，更换匹配的保险即可（通过日常对保险温升的检查，一般可以避免）；若因短路事故引起，彻底排除隐患后，更换保险。另一种可能是因通信设备停用或需要临时停电，而拔掉了保险，此时保险的输出端与地同电位，开关电源监控模块判断为熔丝断。处理措施：拔掉保险并拆除负载线。

3．防雷器故障。出现此告警时，可根据前面所讲的防雷器故障的判断方法进行检查。处理措施：若因防雷器故障，则更换即可；若因防雷器件接触不良或防雷空开断开，确认无异常情况，恢复即可。

4．整流模块故障告警或通信中断告警。一种可能整流模块坏了，不能开启。处理措施：联系厂家进行维修。另一种可能是在监控模块中将已关闭的整流模块设备为“开启”状态，就会出现告警，处理措施：关闭或开启整流模块时，要在监控模块中修改相应模块的开、关状态。若将监控模块中设为“关闭”的整流模块打开，该模块工作正常，但其出现异常时，监控模块不告警。

5．市电故障（停电）告警。一般是由于市电停电或缺相（三相）造成，处理措施：采用发电机供电，并联系供电部门尽快修复。有时可能是由于机房交流开关跳闸、交流供电线路或开关故障造成的，这就要维护人员根据故障情况进行抢修。

九、安全操作

由于维护规程上要求直流断电时间为零，也就是要求直流负载不能断电。因此，直流电源的安全操作显得格外重要。在日常的维护和操作中，要注意以下几点：

1．做好金属工具的绝缘防护，防止操作时将开关电源或直流配电屏的正负排或正负端子短路、电池的正负板短路以及将负排与机壳短路。

2．分清开关电源中的交直流，防止发生触电事故和交直流错接现象。

3．不要将金属物品放置在开关电源机架或电池上，防止短路或负极接地事故的发生。

4．当交流电电压波动较大或短时间内频繁闪断时，应暂时断开开关电源的交流输入开关或关闭整流模块，防止整流模块因关断、开启时间间隔太短而烧毁。

5．开关电源周围要铺设绝缘胶皮，维护、操作时要穿绝缘鞋。

6．

十、开关电源容量的选择应从通信设备所需功率、蓄电池充电电流和冗余量三方面考虑。计算公式：[（负载电流+电池充电总电流）/单个整流模块额定电流值]+1

十一、新装开关电源系统在加电前应检查哪些内容

1．交流引入线、直流输出线、电池连接线、地线连接是否正确； 2.所有连接部分是否紧固； 3.保险等元器件是否齐全，是否符合规范要求；4.附近是否有杂物。

十二、开关电源整流模块的更换：

目前，小容量的开关电源系统智能化程度较高，整流模块大多采用插接形式，更换或新增整流模块时，按照系统要求直接拔、插即可。有的开关电源能热拔插，即带电（不关闭模块电源）拔插。

13。选择开关电源应考虑哪些主要技术指标？

答：1、交流输入电压适应范围和直流输出电压可调范围； 2、效率； 3、负载电流均分特性； 4、稳压精度； 5、杂音电压；6、过流过压保护及限流性能； 7、电池管理功能。

十四、割接

十五、通信局（站）直流供电系统的标准配置应由交流配电、直流配电、整流设备、蓄电池四部分组成。

十六、选择直流负荷导线截面积的主要依据是：线路压降；选择交流导线截面积的主要依据是：安全载流量。

十七、－４８Ｖ电源允许最大变动范围-40V--57V，该变动范围是指在电信设备受电端子上的电压变动范围。电源衡重杂音指标≤2mv，全程最大允许压降3V。

十八、各类设备保护接地线的截面积应根据最大故障电流值确定，一般选择35—95mm2的多股铜导线。

电池正极接地的原因：减少继电器或电缆金属绝缘不当引起的电气腐蚀，从而保护继电器和电缆金属不受损坏。

二十、压敏电阻是  限压型 的防雷器件。接地系统由接地体、接地导线、接地汇合处和地线组成。接地体距地面应不小于0.7米，接地引入线宜采用镀锌扁钢，长度不应超过30米，不宜与暖气沟同沟布放，接地引入线应做防腐处理。

二十一、雷电引入通信局（站）的途径一般有哪几种

雷电一般通过微波或无线基站铁塔及天馈线、架空高低压电力线、市话电缆、光缆、计算机网络线、建筑物等途径引入。

二十二、防雷

（一）低压系统

1、在低压配电室内低压配电柜、调压器、油机转换屏等重要设备进线处加装过压型避雷器。2、在进入电力室的低压电力电缆第一端子处加装过压型避雷器。

（二）、直流系统

在电力室直流配电屏输出端加装带有熔断器的过压型避雷器。

（三）其他系统

1.在出入局的计算机数据线，监控线两端加装过压型避雷器。2.与无线设备信号接口相连的数据线，应在有线终端设备前加装过压型信号线避雷器。 3.天馈线同轴电缆长度大于30米时，应加装相应的过压型同轴避雷器。 4.从机房屋顶进入机房的缆线应就近加装过压型避雷器。5、在MDF配线架进线端加装混合型避雷器。
