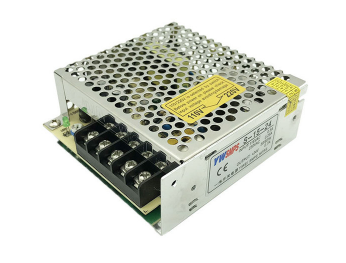

在过渡过程中，自动控制稳定输出和各种保护环节的电路称为开关电源厂家。开关电源是一种用于AC/DC、DC/DC和DC/AC的功率转换装置。这些转换由两个部分完成：主循环和控制循环。主电路将输入的交流转换为负载，从而决定开关电路的结构、转换要求、功率、负载容量等。所述控制电路根据所述输入和输出条件检测并控制所述回路的工作状态。

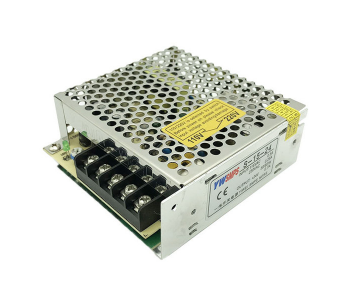

推挽式激活开关电源由于输出电感和二极管。输出电源是连续的。当开关晶体管开启时，转换器通过转换器向负载传输能量。输出功率范围大。高频变压器必须起变压器隔离和能量传输的作用。它还起到电感线圈的作用来储存能量。控制电路基于集成PWM脉宽调制电路。实现了稳压、过电压、欠压、限流、断电等功能。

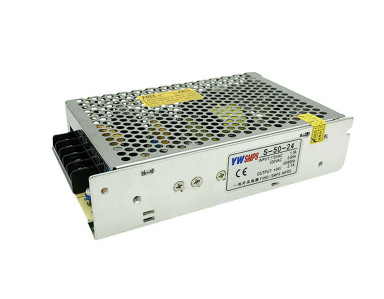

电源可独立使用。它也可以并行使用。输入交流电压。可能是一个直流电压。长期在工业环境中应用灵活、可靠、稳定。

2.1.2开关电源厂家通常由六部分组成

如图2.1所示，第一部分是输入电路。它包含一个低通滤波器和一个整流器。采用低通滤波器和桥式整流器获得非稳态直流电压V1.将电压发送到第二部分以进行功率因数校正。这种电压的目的是提高功率因数。第三部分是由电子开关和高频变压器完成的功率转换.将功率因数的直流电压转换为可控的高频方波脉冲电压，满足设计要求。第四部分是输出电路。对高频方波脉冲电压进行校正，并将其滤波到直流电压输出。第五部分是控制电路,输出电压的分压后,抽样与参考电压的电路和放大。第六部分是频率振荡器，产生高频带信号，该高频带信号与控制信号叠加以调制脉冲宽度，从而可以调整脉冲宽度。

2.2推挽式开关电源的优缺点

推挽开关电源的优点如下：

1推挽开关电源输出电流暂态响应速度很高，电压输出特性很好。推挽式开关电源厂家是所有开关电源中最有效的开关电源。因为两个推挽式开关电源控制开关依次交替工作,输出电压波形是对称的,和开关电源在整个周期内为负载提供电力输出,因此,其输出电流瞬态响应速度高,电压输出特性很好。推挽式开关电源是所有开关电源中最有效的开关电源。当输入电压很低时，它仍然可以保持很大的输出功率，所以推挽开关电源。

推挽开关电源广泛应用于低压DC/AC逆变器、有源DC/DC变换器电路中。

因此，推挽开关电源是一种很好的开关电源输出电压特性.推挽式开关电源后,桥式整流器或全波整流,输出电压的电压波动系数Sv和电流纹波系数如果很小,所以只需要一个小储能滤波或储能滤波电感的值,得到一个输出电压纹波电压和电流纹波很小。(2)推挽式开关电源是一种输出电压特性良好的开关电源。

因此，推挽开关电源变压器的漏感和铜电阻损耗远小于单极磁极变压器，因此开关电源效率高。此外，推挽开关电源的变压器属于双极磁极，磁感应范围是单极磁极的两倍以上，变压器铁芯不需要留下气隙。推挽开关电源变压器磁芯的导电性是单极或反开关电源变压器磁芯的多倍。这样，推挽开关电源变压器二次线圈的匝数是单极磁极变压器的两倍多。所以,推挽式开关电源变压器的漏电感和电阻的铜损失远小于单极性磁极变压器,开关电源,工作效率非常高。

推挽开关电源的缺点如下：

推挽式开关电源的主要缺点是两个开关器件需要高耐压，必须是工作电压的两倍以上。因此，220 V交流电源设备很少采用推挽开关电源。此外，直流输出电压可调推挽开关电源的输出电压范围远小于反激开关电源，需要一个滤波电感。因此，它不适用于负载电压变化范围太大的应用场合，特别是在负载非常轻或经常打开的情况下。

]8推挽式变换器可以看作是两者的结合正常冲击类型转换器[/ b],在一个开关周期,正常交替冲击类型转换器。如果两个励磁变换器不对称或平衡,会出现直流偏置的现象,经过几个周期的累积偏差,可以进入饱和状态,核心和指导

高频变压器的励磁电流过大，甚至损坏开关管。

2.3.1脉宽调制开关电源的基本原理

PWM开关电源的基本原理如图1所示。交流220 v输入电压整流电路后过滤到一个直流电压Ui,然后由电源开关管VT (MOSFET) T巴克斩波器,高频变压器、高频矩形波电压,最后,通过输出整流滤波器VD, C2,需要获得Uo直流输出电压。脉宽调制器（PWM）是这种开关电源的核心。它能产生脉宽可调的驱动信号，控制开关功率晶体管的开关占空比，调节输出电压，达到稳压的目的。锯齿波发生器提供时钟信号。时钟信号，利用误差放大器和PWM比较器构成闭环调节系统.如果由于某种原因Uo下降,脉宽调制器改变驱动信号的脉冲宽度,即改变占空比D,使切之后平均电压升高,导致更高的Uo。反之亦然。

2.3.2脉宽调制集成电路TL494简述

随着电力电子技术的发展，各种大功率全控器件相继问世，其中MOS型功率晶体管以其高电压、低驱动功率、良好的频率响应特性和较短的开关时间等优点得到了迅速的发展。双极晶体管可以在许多方面代替双极晶体管，其工作频率可达200 KHZ。它们常用作开关电源和直流斩波电路中的开关晶体管。开关管的控制方式是脉宽调制(PWM).硅通用电气设计适用于高频功率MOS管驱动集成电路的第二代脉宽控制器,包括SG3525可用于驱动N通道功率MOS管。该系统控制的半桥式开路稳压电源具有反相频率高、稳压性能好等特点。

TL 494电路具有以下特点：1 TL 494广泛应用于100 W 200 W功率开关电源。可用于推挽、半桥单端输出电路，其适用性强，更灵活；2TL 494电路的工作频率由外部锯齿波发生器(振荡器)上的定时元件RT、CT决定。一旦定时元件固定，电路输出信号的工作频率就固定。其最大工作频率可达300 kHz，具有5V过流、过电压保护、输入欠压保护、5V欠压保护和12V过电流保护等保护功能。该电路具有较高的可靠性和运行安全性。适用于微机、屏幕显示和医疗设备。(4)宽工作温度范围从20到85摄氏度。电源电压从100V到240V可以应用〔12〕。

  TL494电压调节芯片内部结构如下：

具体的引脚与内部结构如图2.3与2.4所示。TL 494是一种脉宽调制集成电路，包括基准电压产生电路、振荡电路、低压停止电路、间歇对准电路、PWM比较器、两个误差放大器和两个输出电路。在图中，针14是TL 494基准电源的输出，输出精度可达5.1V，除误差放大器外，所有芯片内电路均由其提供。温度补偿,并提供过流保护电路。脚5、脚6和脚7有一个双阈值比较器。内部电容充放电电路和外部电阻电容电路构成sg3525的振荡器。脚1和2分别是芯片内部误差放大器的逆输入和同相输入。该放大器为两级差分放大器，直流开环增益约为70 dB。根据系统的需求动态和静态特性,在误差放大器输出针9和1英尺之间一般添加适当的反馈补偿网络。

2.3.3TL494各部分功能简介

5V的基准电压由14个引脚输出，除误差放大器外，所有的片上电路都由它提供。此外，它还用于确定电流极限、控制死区范围和控制软启动电路的电源。在摄氏70度范围内，总变动率不足1%。

当电阻RT和电容CT分别连接26英尺和5英尺时，锯齿波自激振荡CT电容器在充电至3V时可开始放电，放电周期为零。振荡频率f~(1)rtCT为470 pF~(10)U F~(-1)RT=1.8~500 K，频率范围为几百~300 kHz。

(3)由于误差放大器和单电源运算放大器,和由Ucc直接供电,因此共模电压范围在0.3 V(Ucc - 2 V)之间任意选择。两个具有相同性能的误差放大器，一个用于电压控制，另一个用于电流控制。当放大器输出高电平时，输出脉冲变窄，而输出脉冲变宽。

(4)为了防止TL 494不完全输入电压或瞬时电压下降引起的误操作，在芯片中提供了一种防止低输入电压误操作的电路，如图2(B)所示。

(6)(4)脚的死区时间控制终端,可以用来确定死区宽度和软启动。死区时间控制是向脚添加0～3V电压，从UURF连接。当锯齿波电压低于4引脚电压时，输出晶体管停止工作，限制了输出方波宽度的增加。当四脚对地电势为00：00时，输出脉冲死区的占空比固定在3。

软启动是将电容Cs连接起来，在基准电压Vref和死区控制终端之间，在电源开启时，将VREF加入到4英尺长的Cs中，从而使输出晶体管的导通时间缓慢增加，输出电压Vo逐渐上升以完成软启动。

6TL 494具有两套输出晶体管，其发射极和收集器可直接提取，可用于发射极跟随器或集电极输出。每组输出晶体管的工作电流可达200 mA。

2.3.4EMI滤波

目前,大量的电子设备,电脑和电器生产和广泛传播,电磁干扰。

它越来越严重，形成了一种公害。由于这种干扰，电子设备不能正常工作，尤其是

瞬态电磁干扰,高电压振幅和上升速度、持续时间短,随机性强,容易导致吗

数字电路造成的严重干扰往往使其无法防止，这在国内外电子世界造成了很大的引力。

视。

（1）电源噪声及其抑制方法

电源噪声是一种电磁干扰。它属于无线电频率干扰。发射噪声的频谱与射频干扰的频谱大致相同。

10 KHz，30 MHz，高达150 MHz。根据传输方向，电源噪声可以分离。

主要有两种类型：一种是从电源线引入的外部干扰，另一种是由电子设备产生并由电力带电。

由信号线传播的噪声。这说明噪声是双向干扰信号，电子设备是一对噪声干扰信号。

方向是噪音的另一个来源。从形式特征上看，噪声干扰可分为两类：串模干扰和共模干扰。

串联模式干扰是指两条电力线之间的噪声(线对线)，共模干扰是两条电力线对地的噪声。由于

因此，EMI滤波器必须满足电磁兼容的要求，必须是双向频率滤波器。一方面，它应该被过滤。

因此,电磁兼容EMC一方面,过滤掉的引入外部电磁干扰从电源线(辐射+传导),另一方面也可以避免自己设备外部噪音,以免影响正常工作的同一电磁环境下其他电子设备。

电磁干扰滤波器（EMI FILTER）又称电源噪声滤波器，是近年来广泛应用的一种组合器件。它能有效地抵抗电网噪声，提高电子设备抗干扰系统的可靠性。因此，它广泛应用于智能温度测控系统、电子测量仪器、机房设备、开关电源等领域。EMI滤波器由电容器、电感等组成。其优点是结构简单、成本低、易于推广应用。

（2）简单的emi滤波器的设计

EMI滤波器的基本网络结构如图2所示。该电路具有两个输入端子、两个输出端子和一个接地端子。使用时，外壳应接地。该电路包括共模扼流圈L和滤波电容C1~C4。L对串模干扰没有影响，但当共模干扰发生时，由于两个线圈的磁通方向相同，两个线圈的总电感迅速增大，因此对共模信号非常敏感，很难通过。这被称为共模扼流圈。他的两个线圈在低损耗、高磁导率的氧化铜矿。当电流通过时，两个线圈上的磁场相互加强。L的电感与EMI滤波器的额定电流I有关。当额定电流较大时，应相应增大共模扼流圈的直径，使共模扼流圈能够承受较大的电流。另外，适当增加电感可以改善低频衰减特性。F,是用于过滤系列模式干扰。通过将C3和C4连接到输出端子，并接地电容器的中性点，可以有效地抑制共模干扰。
